صناعات عسكرية ........ بأيدي مصرية 2

الدبابة الامريكية ابرامز ...... صناعة مصرية
عندما قررت ان اكتب هذا الجزء من سلسلة التدوينات عن الصناعات العسكرية المصرية اصابتني حيرة شديدة عن ماذا سوف اكتب , فاتساع نطاق الصناعات العسكرية المصرية يجل الامر مرهقا علي من يقرأ  خاصة لمن ليس له معرفة كبيرة بالمجال العسكري .
استبعدت صناعة الذخائر والاسلحة الخفيفة وانظمة  التسليح المساعدة -رغم اهميتها- وركزت علي الصناعات التي يفهمها المتابع العادي كالدبابة والصاروخ والمدافع وغيرها من الانظمة المعروفة والتي يسمع بها وكما اكدت سابقا ان ما ذكرت وما سأذكر في هذه التدوينات ما هي الا لمحة عن
حجم الانتاج الحربي المصري من ما هو معلن (وما خفي كان اعظم ).
والحقيقة بعد هذه التدوينة لن اسمح لاي احمق مرة اخري بان يتشدق مرة اخري كالابله بكلمات من نوع مصانع (الحلل والمكرونة ) لانه لن يجد مني ابدا ما يسره !!

مدفع الميدان130 مم
المواصفات:
أقصى ضغـط:3150 كيلو جرام / سم2
أقصى مـدى:27.15 كيلو متر
طول الماسورة:7.15 متر
أقصى زاوية: إرتفاع:45 درجة
أقصى زاوية :إنخفاض:2.30 درجة
قــوس الإتجــاة:58 درجة


المدفع الثنائى المضاد للطائرات عيار 23م
المواصفات :
أقصــى ضغــط:3100 كيلو جرام/ سم2
أقصى مدى مؤثـر:2.5 كيلو متر
طول الماســـورة:1.86 متر
أقصى زاوية ارتفاع:+ 90 ْْ درجة
أقصى زاوية انخفاض:- 10 ْ درجة
قـوس الاتجاه:360 ْ درجة
معدل الضرب النظرى ( من الماسورتين):160 – 2000 طلقة / دقيقة
معدل الضرب العملى (من الماسورتين ):حتى 400 طلقة / دقيقة
زمن التحول من التحرك إلى الضرب:15 – 20 ثانية
زمن التحول من الضرب إلى التحرك:35 – 40 ثانية
سرعـــة التحــرك:70كيلو متر / ساعة
عـدد أفــراد الطاقـــم:5 أفراد



الهاوتزر 122مم - د30 زاتى الحركه العيار : 122 مم

الأبعاد : الطول 6.957 متر
العرض 3.15 متر
الارتفاع 2.821 متر
معدل الضرب : 6 – 8 طلقة / دقيقة
أقصى مدى : 15.3 كم
قوس الارتفاع : -5 ْ , +70 ْ
قوس الاتجاه : 60 ْ
الطاقم : 5 أفراد
الذخيرة : شديدة الانفجار – حشوة جوفاء – دخان – مضيء
المدفع محمل على مركبة M109 بالتعاون مع شركة BMY الأمريكية .


الهاوتزر 122مم - د30

أقصى ضغــط:2500 كيلو جرام/ سم2
أقصى مـدى:15.3 كيلو متر
طول الماسورة:4.27 متر
أقصى زاوية إرتفاع:+ 70 ْ درجة
أقصى زاوية إنخفاض:- 7 ْ درجة
قـوس الإتجاه:360 ْ درجة
معـدل الضـرب:6 – 8 طلقة / دقيقة
زمن التحول من التحرك إلى الضرب:1.5 – 2.5 دقيقة
زمن التحول من الضرب إلى التحرك:1.5 – 2.5 دقيقة
سرعـة التحـرك:60كيلو متر / ساعة
عـدد أفـراد الطاقـم:7 أفــــراد
قاذف قنابل آلى 40مم


- العيار :40مم
• التشغيل :ارتداد للخلف آلى.
• أقصى مدى :2200 متر.
• المدى المؤثر:1500 متر.
• معدل الضرب :325-852 طلقة/دقيقة.
• السرعة الفوهية :241 م / ثانية



المدفع 155 المجرور

 طــــول الماسـورة  :   52 عيار ( 8.06 متر )
العيــــــــــار :   155 مم
 الــــــــــوزن :   10.3 طن
 المــــــــــدى :  42 كم
 معــــدل الرمــى   :  حتى 8 ط / ق
 قوس الاتجــــــاه  :  + 45º
 سرعة التحـــــرك  :   45 كم / س
 السرعة الفوهيــــة  :   920 م / ث
 الضغـــــــــط  :   3960 ك ج / سم 2
 الانتشار الطولـــى :   1/190 ميلز على أقصى مدى
 الانتشار العرضــى  :   0.8 ميلز على أقصى مدى
 وزن المقــــــذوف :   43.6 كجم
 أقصى زاوية إرتفـــاع :   + 66º
 أقصى زاوية إنخفــاض :   - 3º
مشـوار الرجــــوع :   (أ) الطويل  : 1300 مم
                                  (ب) القصيـر : 920 مم
 عدد أفــراد الطاقـــم :   8 فرد


الهاون الثقيل عيار 120 م طراز UK2


المدفع الهاون المصرى UK 2 هو عبارة عن نسخة مصرية بتعديلات خاصة من الهاون السوفييتى M-43 عيار 120 ملم , تتمثل التعديلات المصرية المحدودة فى وضع كمامة Muzzle لمنع عملية التحميل المزدوج Double Loading , كما أن الهاون المصرى يختلف فى بعض التفاصيل عن النظيره السوفييتى , يتميز الهاون UK 2بنفس العجلات الحاملة للهاون السوفييتى .
المواصفات العامة
العيار : 120 ملم
طول السبطانة : 1.85 متر
الوزن
فى حالة الإطلاق : 282 كج
فى حالة الحركة : 620 كج
زوايا الأرتفاع : +45 / + 85 درجة
المدى
الأدنى : 460 متر
الاقصى : 5520 متر
معدل إطلاق النار : 8-12 طلقة / دقيقة
مصنع حلوان للصناعات الحربية

الهاون المصرى M 69 عيار 82 ملم

المدفع الهاون المصرى M 69 هو عبارة نسخة مصرية معدلة من المدفع السوفييتى M-37 عيار 82 ملم , يمكن للهوان إطلاق جميع ذخائر حلف وارسو شديدة الإنفجارHE High Explosive بالإضافة إلى القذائف الضوائية Illumination و الدخانية Smoke فى مدى 3045 متر .
المواصفات العامة
العيار : 82 ملم
طول السبطانة : 1.22 متر
الوزن
فى وضع إطلاق النار : 44.5 كج
السبطانة و قطعة المؤخرة : 14.5 كج
وزن القاعدة : 15 كج
زوايا الأرتفاع : +45 / +85 درجة
المدى
الأدنى : 85 متر
الأقصى : 3045 متر
باستخدام ذخائر M 74 : 5500 متر
معدل إطلاق النار : 20 طلقة / دقيقة
مصنع حلوان للصناعات الحربية
الهاون المصرى عيار 60 ملم

كما فى الحالات السابقة , كذلك الهاون المصرى عيار 60 ملم هو نسخة مصرية من الهاون الصينى Type-63-1 عيار 60 ملم , لكنه يختلف ن النسخة الصينية فى بعض التفاصيل Details الصغيرة , يستخدم هذا المدفع من طاقم مكون من شخصين , يتميز هذا المدفع بحامل صغير يجعله قابل للحمل من قبل الأشخاص , و يمكن لهذا المدفع إطلاق الذخائر HE , Illumination , Smoke .
المواصفات العامة
العيار : 60 ملم
طول السبطانة : 610 ملم
الوزن فى وضع الإطلاق : 12.3 كج
زوايا الأرتفاع :+85 درجة كحد أقصى
المدى : 1530 كم كحد أقصى
معدل إطلاق النار : 12-20 طلقة / دقيقة
مصنع حلوان للصناعات الحربية


القاذف الصاروخي (30 ماسورة)طراز RL21

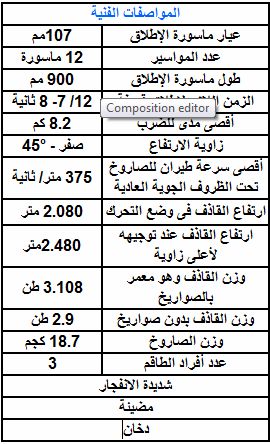

القاذف الصاروخي (12 ماسورة)طراز RL812/TLC












عائلة صواريخ صقر للمدفعية الصاروخية عيار 122مم بالرؤوس الحربية شديدة الانفجار


مجموعة من صواريخ المدفعية الصاروخية خفيفة الوزن عيار 122 مم تستخدم بفاعليه كبيره للقصف المساحي على مسافات حتى 45 كم، وتتميز الرأس الحربية بتأثير تدميرى عالى ضد الأهداف المنتشرة والمتخندقة التى تشمل قوات المشاه الميكانيكية والمركبات خفيفة التدريع وكذا المواقع العسكرية والصناعية المختلفة

وتتحقق الفاعلية التكتيكية لهذه الصواريخ بفضل خواص الدقة والانتشار الجيدة لها والتى تتمثل فى الخطأ الدائرى المحتمل والذى يقل عن 1% من مسافة الهدف

 ويتم اطلاق هذه الصواريخ من قواذف متنوعة أما فردية أو رباعية فضلا عن القواذف المتعددة ومنها القاذف التقليدىBM-21  وتوفر هذه القواذف زمن تجهيز للاشتباك يتراوح بين خمس الى عشر دقائق وزمن إخلاء لا يتجاوز دقيقة واحدة



عائلة صواريخ صقر للمدفعية الصاروخية عيار 122 مم بالرؤوس الحربية الحاملة للقنيبلات


مجموعة من صواريخ المدفعية الصاروخية خفيفة الوزن عيار 122 مم تستخدم بفاعليه كبيره للقصف المساحي على مسافات حتى 45 كم، وتتميز الرأس الحربية بتأثير تدميرى عالى ضد الأهداف المنتشرة والمتخندقة التى تشمل قوات المشاه الميكانيكية والمركبات خفيفة التدريع وكذا المواقع العسكرية والصناعية المختلفة
وتتحقق الفاعلية التكتيكية لهذه الصواريخ بفضل خواص الدقة والانتشار الجيدة لها والتى تتمثل فى الخطأ الدائرى المحتمل والذى يقل عن 1% من مسافة الهدف
 ويتم اطلاق هذه الصواريخ من قواذف متنوعة أما فردية أو رباعية فضلا عن القواذف المتعددة ومنها القاذف التقليدىBM-21  وتوفر هذه القواذف زمن تجهيز للاشتباك يتراوح بين خمس الى عشر دقائق وزمن إخلاء لا يتجاوز دقيقة واحدة


القواذف الصاروخية الخفيفة للصواريخ عيار 122 مم


هى مجموعة من القواذف الصاروخية الخفيفة لاطلاق صواريخ المدفعية عيار 122مم، وتشمل القواذف الفردية والرباعية .
ويتيح تصميم هذه القواذف إمكانية تحميلها على العربات الخفيفة أو استخدامها مباشرة من على الأرض. ويمكن نقل هذه القواذف جواً وإسقاطها بالمظلات، مما يوفر لها ميزات تنفيذ مهام تكتيكيه صعبه. ويمكن تجهيز هذه القواذف للاشتباك بواسطة طاقم لا يتجاوز أربعة أفراد .

فضلا عن ذلك، فانه يمكن تزويد هذه المجموعة من القواذف بأجهزة تنشين ضوئية توفر إمكانية الإطلاق المباشر وغير المباشر.

نظم نثر الألغام المضادة للدبابات المحملة على عربات


نظم لنثر الالغام المضادة للدبابات محملة على عربات خفيفة او عربات مدرعة وتقوم هذه النظم بإنشاء حقول الالغام المضادة للدبابات بأطوال تتراوح بين 250 حتى 3000 متر وبعرض يتراوح بين 25 وحتى 30 متر وبكثافة تتراوح بين 0.008 لغم/متر2 وحتى 0.016 لغم/ متر2 وذلك للقصفه الواحدة من الالغام ويتكون نظام النثر المحمل على عربة خفيفة (ناثر 1) من وحدة نثر واحده ويتكون نظام النثر المحمل على عربة مدرعة (ناثر2)من اربع وحدات نثر.
ويحتوى كل نظام على وحدة تحكم تقوم بحساب زمن التأخير لاطلاق مواسير وحدة النثر وذلك لضبط كثافة نثر الالغام كما تقوم بضبط اتجاه النثر المطلوب .









جرافة تطهير الألغام المضادة للدبابات


يتم استخدام هذه الجرافة بالتكامل مع الأنظمة الصاروخية لفتح الثغرات فى حقول الألغام المضادة للدبابات حيث تقوم الجرافة بالتخلص من الألغام التى لم يتم تفجيرها بالنظم الصاروخية وذلك بكسحها على جانبى الجرافة وبحيث يتم تأمين ممر للمركبات فى حقل الألغام المضادة للدبابات بعرض 4.5 متر وعمق 30 سم داخل التربة.
 وبالاضافة لذلك فإنه يمكن استخدام الجرافة بشكل مستقل بعد تركيبها على الدبابات القتالية الحديثة. وتتكون الجرافة من هيكل قوى من الصلب المدرع مزود بعدد من الأسلحة بالإضافة إلى آلية للحركة تتم عن طريق وحدة قوى هيدروليكية مزودة بنظام تحكم.


الأنظمة الصاروخية لفتح الثغرات فى حقول الألغام المضادة للدبابات



هذا النظام يرجع تاريخه الي حرب تحرير الكويت حيث واجهت القوات البرية لقوات التحالف مشكلة حقول الالغام الضخمة التي زرعتها العراق
 فوجئت أمريكا بتكنولوجيا مصرية متطورة فى مجال فتح الثغرات فى حقول الألغام عن طريق الصاروخ فاتح المصرى الصنع والذى تفوق على الطريقة البدائية للأمريكيين فى مجال فتح الثغرات بالطرق التقليدية
الجدير بالذكر ان هذه الجرافه كانت تستخدم اثناء حرب الخليج ضمن تشكيلات(الفرق 3مك والفرقه 4 مدرعه) مع نظام فاتح 1 وفاتح 2 لفتح الثغرات وكمائن الالغام المضاده لكلا من الدبابات والافراد وقد استعانت به الفوات السعوديه والكويتيه بتعاقد مع الهيئه العربيه للتصنيع كما تقوم الولايات المتحدة بتصنيعه برخصة من مصر
نظم صاروخية تستخدم لفتح الثغرات بأبعاد مختلفة فى حقول الألغام المضادة للدبابات وتشمل هذه النظم ثلاثة أنواع وهى نظام فاتح 2 المحمل على مقطورة ونظام فاتح 3 المحمل على شاسيه دبابة ونظام فاتح 4 المحمل على عربة خفيفة.
ويتكون كل نظام من محرك صاروخى مثبت به عبوه ممتدة شديدة الانفجار داخل الصندوق الحاوى للنظام ويشمل النظام ايضا جهاز إطلاق لإشعال المحرك الصاروخى وهو مزود بوحدة تأمين كهربى تعمل أثناء التحرك او النقل وتقوم بتوصيل الدائرة الكهربية للإطلاق عندما يكون القاذف معدا فى وضع الإطلاق ويقوم جهاز تفجير بتفجير العبوه الممتدة بعد اتمام فردها بواسطة المحرك الصاروخى.
وتتميز هذه النظم بالاعتمادية العالية فضلا عن سهولة استخدامها وسرعة إعدادها للعمل فى مسرح العمليات
ولأغراض التدريب يمكن استخدام هذه الأنظمة مع عبوات ممتدة هيكلية .



النظام الصاروخى للاعاقة السلبية




نظام صاروخى ذو فعالية عالية فى أعمال الإعاقة السلبية للصواريخ الموجهه حراريا أو راداريا ويستخدم هذا النظام فى حماية الأهداف الحيوية حتى مساقة 3 كم.
يتكون النظام من خمسة قطاعات ويشمل كل قطاع ثلاث منصات إطلاق وتزود كل منصة إطلاق بثلاثة قواذف صاروخية رباعية فضلا عن صندوق إطلاق وكابلات التوصيل وبالتالى فالنظام يشمل على خمسة واربعين قاذف رباعى مما يؤدى لرفع فعالية النظام .
وتقوم وحدة تحكم مركزية بالتحكم فى نوعية الصواريخ التى يتم أطلاقها والفواصل الزمنية بين الاطلاقات طبقا لطبيعة المهمه المطلوبه كما يمكن ان يعمل كل قطاع بشكل مستقل.

قواذف الدخان


- قواذف عيار 76 مم تستخدم فى قذف القنابل الدخانية والفوسفورية والمضيئة وكذا القنابل الحرارية التى تعوق الاشعة تحت الحمراء
- كما يمكن استخدامها فى قذف القنابل المسيلة للدموع
- تستخدم هذه القواذف مع الدبابات والمركبات والعربات مثل العربة فهد
- ويتيح النظام للمركبة اطلاق ستارة دخانية تسمح لها بتغيير موقعها دون ملاحظة القوات المعادية
- ويشمل النظام ثمانية قواذف يتم تركيب أربعة منها على كل جانب من جانبى المركبة ويتم تثبيت كل أربعة قواذف فى حامل خاص. كما يشمل النظام صندوق التحكم والاطلاق المركب بداخل المركبة ويستخدم هذا الصندوق فى الإطلاق والتحقق من صلاحية المقذوفات قبل اطلاقها وذلك بإضاءة مبين بكل مقذوف.
-صقر 80
تطوير وتصنيع للفروج 7



المواصفات الفنية
1-المدي:80كجم
2-الطول:10.5متر
3-العرض:2.8متر
4-وقود صلب
القذيفه
1-الوزن:يبتدي من 200كجم ويصل ل 750كجم
2-العيار:325مم
3-الطول:6.5متر
4-الرأس الحربي عدة انواع، ويمكن تقسيمه ويوجد راس بشحنة جوفاء ورأس قنيبلات مضادة للدروع والافراد وشديد الانفجار.
لرأس الحربي هو اكثر شئ مثير للجدل في التطوير المصري حيث تم ذياده عدد الرؤس وانوعها لعدة انواع، حيث يوجد راس بشحنة جوفاء ورأس قنيبلات -انشطاري- مضادة للدروع والافراد وشديد الانفجار

The SAKR 80 rocket is equipped with four different warheads for different missions; all warheads weigh 200 kilograms (440 pounds). The high-explosive warhead is available in two types, fragmentation and hollow charge. The anti-armor submunition-dispensing warhead dispenses 65 submunitions, each weighing 2.5 kilograms (5.5 pounds). The anti-personnel/anti-vehicle warhead dispenses 950 hollow-charge submunitions which are stabilized in descent by a ribbon drogue. Other warhead options were in development for the SAKR 80; most of these were submunition-dispensing weapons with more sophisticated anti-tank and anti-personnel type submunitions.

مصر تضعه علي شاسيه T55بعدد 3 او علي شاحنه بعدد واحد فقط
انظمه صقر عموما هي انظمه مدفعيه صاروخيه متعدده الامديه والعيارات والرؤس الحربيه فهي تم استخدمها بالفعل وصناعتها برؤس انشطاريه ورؤس مضاده للمدراعات الثقيله والخفيفه ورؤس مضاده للافراد ورؤس كيميائيه استخدمت في الحرب العراقيه الايرانيه وحروب الخليج وكان هناك اتفاقيه سعت لتحريم قذائف انشطاريه متعدده منها انظمه صقر ولكن مصر لم تنضم او توقع زمن تجهيزها 5-10 دقائق زمن الاخماد هو دقيقه واحده فقط تم تطويرها لتحسين دقتها وامديتها وتطوير انظمة التحكم بقذائف موجهه ب gps


عائلة RPG-7



نظام التسليح الفردي المحمول قصير المدي



من منا من لا يعلم هذا السلاح اويسمع به كان هذا السلاح هو احد معالم العقيدة الحربية المصرية المبتكرة في الحروب حيث كانت الحروب دبابة لدبابة  او المدرعات المحمول عليها انظمة م د ولم يخطر علي بال احد الفكر المصري بالاهتمام بالفرد المقاتل فهو حينا مضاد دروع بل وحينا مضاد للمروحيات والطيران (انظمة عين الصقر مثلا )
تم تطوير هذا السلاح لزيادة فاعليته  وقدراته كالاتي
نظام تسليح خفيف الوزن يتكون من قاذف محمول عديم الارتداد يطلق من على الكتف ومزود بجهاز تنشين يشتمل على تلسكوب وناشنكاه ، ويتم استخدام هذا القاذف لإطلاق خمسة أنواع من المقذوفات الصاروخية التى تتميز باستخدامها نفس وحده الدفع الصاروخى.

الي هنا تنتهي هذه التدوينة  , ولا اظن بعد كل ما كتب الي الان يجرؤ حاقد ان يكرر عباراته البلهاء والجاهلة مرة اخري .
لن تكون هذه هي التدوينة هي الاخيرة  بل سيكون هناك المزيد لكي لا يجد من في قلبه مرض حجة للثرثرة وكما في قوله تعالي

 "أَفَلَمْ يَسِيرُوا فِي الأَرْضِ فَتَكُونَ لَهُمْ قُلُوبٌ يَعْقِلُونَ بِهَا أَوْ آذَانٌ يَسْمَعُونَ بِهَا فَإِنَّهَا لا تَعْمَى الأَبْصَارُ وَلَكِنْ تَعْمَى الْقُلُوبُ الَّتِي فِي الصُّدُورِ "
